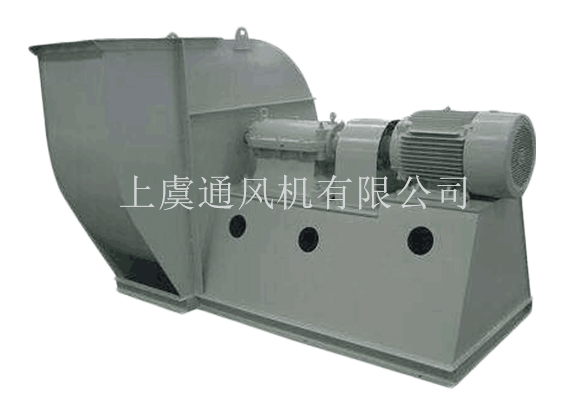

4-68系列離心通風機
產品規格
特點：
用途：
規格：
風機直徑：
風量：
風壓：
用途：
規格：
風機直徑：
風量：
風壓：
產品概述
一、用途及形式
4-68型離心通風機用作一般通風換氣用。作為一般工廠及建筑物的室內通風換氣。既可用作輸入氣體，也可用作輸出氣體。輸送的氣體應為空氣和其他不自燃的、對人體無害的、對鋼鐵材料無腐蝕性的氣體。氣體內不許有粘性物質，所含塵土及硬質顆粒物不大于150mg/m3，氣體溫度不得超過80℃。其中對有一定濃度的腐蝕性氣體的輸送可以用玻璃鋼為材料，生產防腐風機。
4-68型離心通風機可制成右旋轉和左旋轉兩種型式。從電動機一側正視，葉輪順時針旋轉，稱為右旋風機，以"右"表示；葉輪逆時針旋轉，稱為左旋風機，以"左"表示。風機的出口位置，以機殼的出風口角度表示。
二、結構特征
4-68型離心通風機NO2.8-5主要由葉輪、機殼、進風口等部件配直聯電機而組成；NO6.3-20除具有上述部分外，還有傳動部分等。
1）葉輪由12個后傾翼型葉片、曲線型前盤和平板后盤組成。均用鋼板制造，并經動、靜平衡校正，空氣性能良好，效率高、運行平穩。
2）機殼做成二種不同型式。NO2.8-12.5機殼作為整體，不能拆開。NO16、NO20的機殼制成三開式，除沿中分水平面分為二半外，上半部再沿中心線垂直分為兩半，用螺栓連接。
3）進風口制成整體，裝于風機的側面，與軸向平行的截面為曲線形狀，能使氣體順利進入葉輪，且損失較小。
4）傳動部分由主軸、軸承箱、滾動軸承、帶輪或聯軸器等組成。
4-68型離心通風機用作一般通風換氣用。作為一般工廠及建筑物的室內通風換氣。既可用作輸入氣體，也可用作輸出氣體。輸送的氣體應為空氣和其他不自燃的、對人體無害的、對鋼鐵材料無腐蝕性的氣體。氣體內不許有粘性物質，所含塵土及硬質顆粒物不大于150mg/m3，氣體溫度不得超過80℃。其中對有一定濃度的腐蝕性氣體的輸送可以用玻璃鋼為材料，生產防腐風機。
4-68型離心通風機可制成右旋轉和左旋轉兩種型式。從電動機一側正視，葉輪順時針旋轉，稱為右旋風機，以"右"表示；葉輪逆時針旋轉，稱為左旋風機，以"左"表示。風機的出口位置，以機殼的出風口角度表示。
二、結構特征
4-68型離心通風機NO2.8-5主要由葉輪、機殼、進風口等部件配直聯電機而組成；NO6.3-20除具有上述部分外，還有傳動部分等。
1）葉輪由12個后傾翼型葉片、曲線型前盤和平板后盤組成。均用鋼板制造，并經動、靜平衡校正，空氣性能良好，效率高、運行平穩。
2）機殼做成二種不同型式。NO2.8-12.5機殼作為整體，不能拆開。NO16、NO20的機殼制成三開式，除沿中分水平面分為二半外，上半部再沿中心線垂直分為兩半，用螺栓連接。
3）進風口制成整體，裝于風機的側面，與軸向平行的截面為曲線形狀，能使氣體順利進入葉輪，且損失較小。
4）傳動部分由主軸、軸承箱、滾動軸承、帶輪或聯軸器等組成。
產品參數及說明

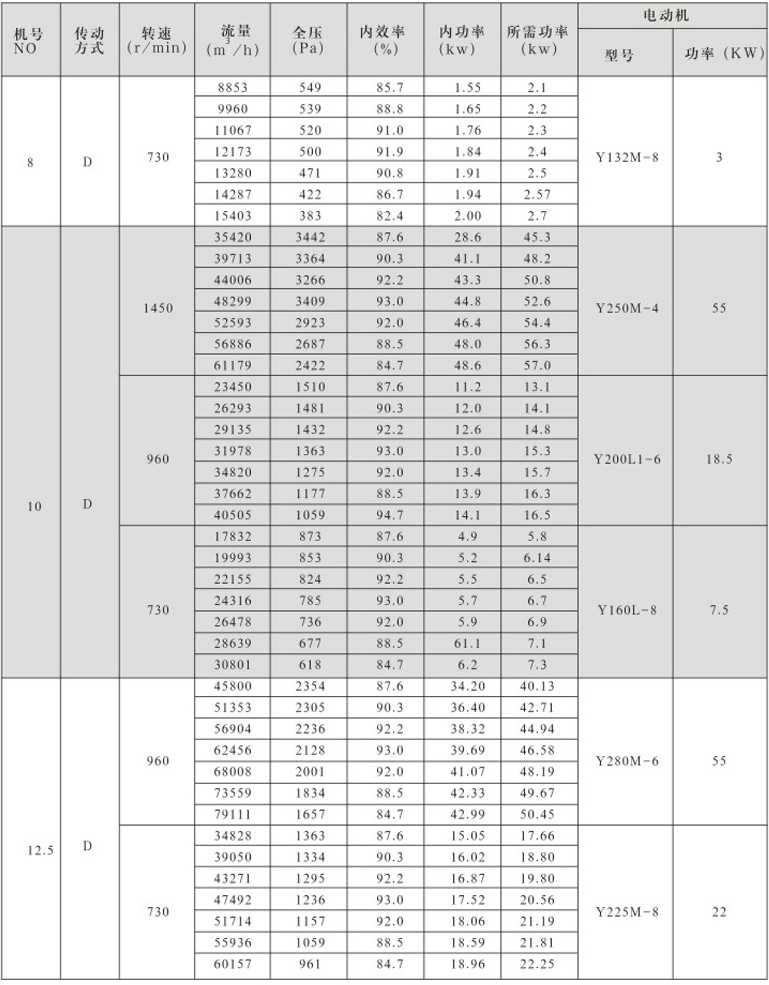

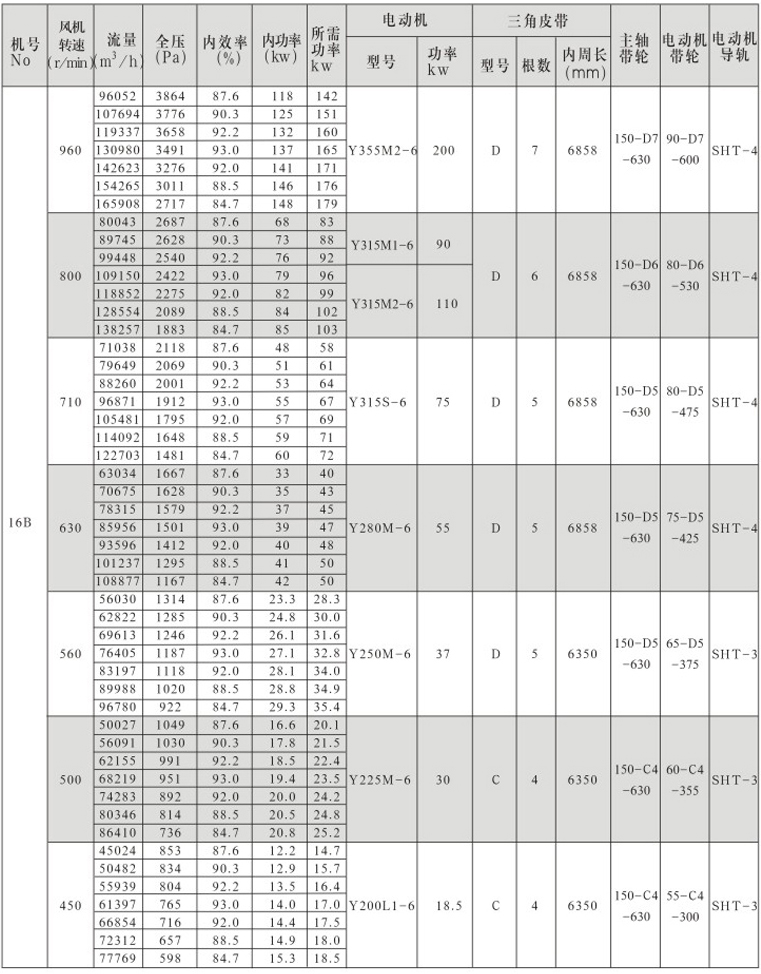

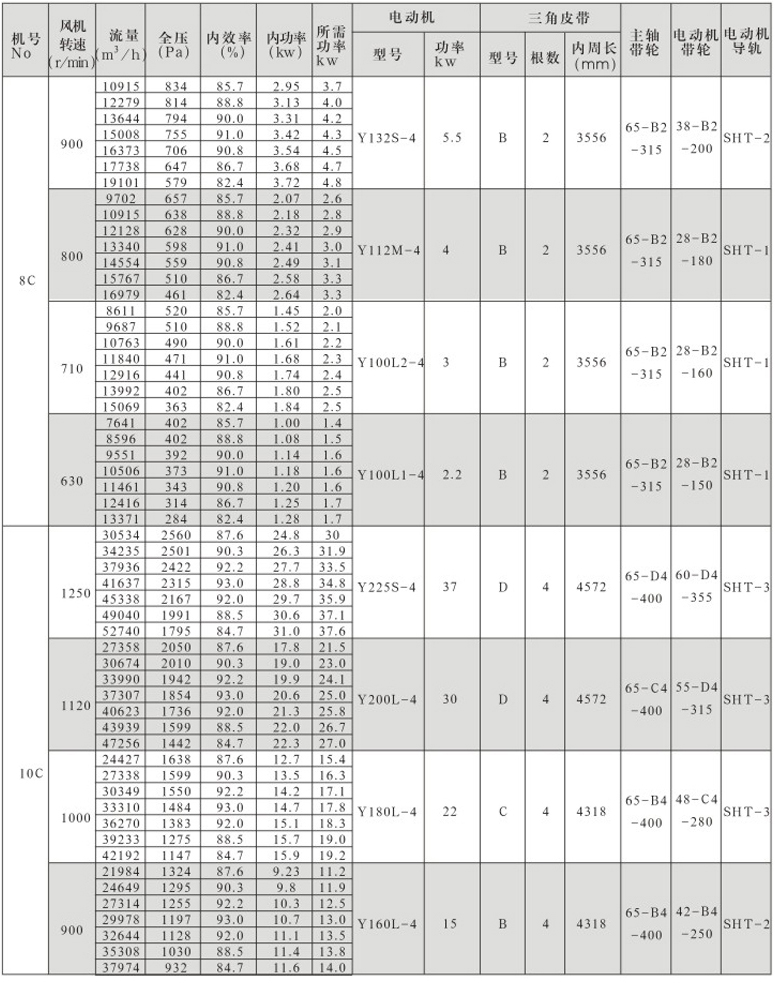

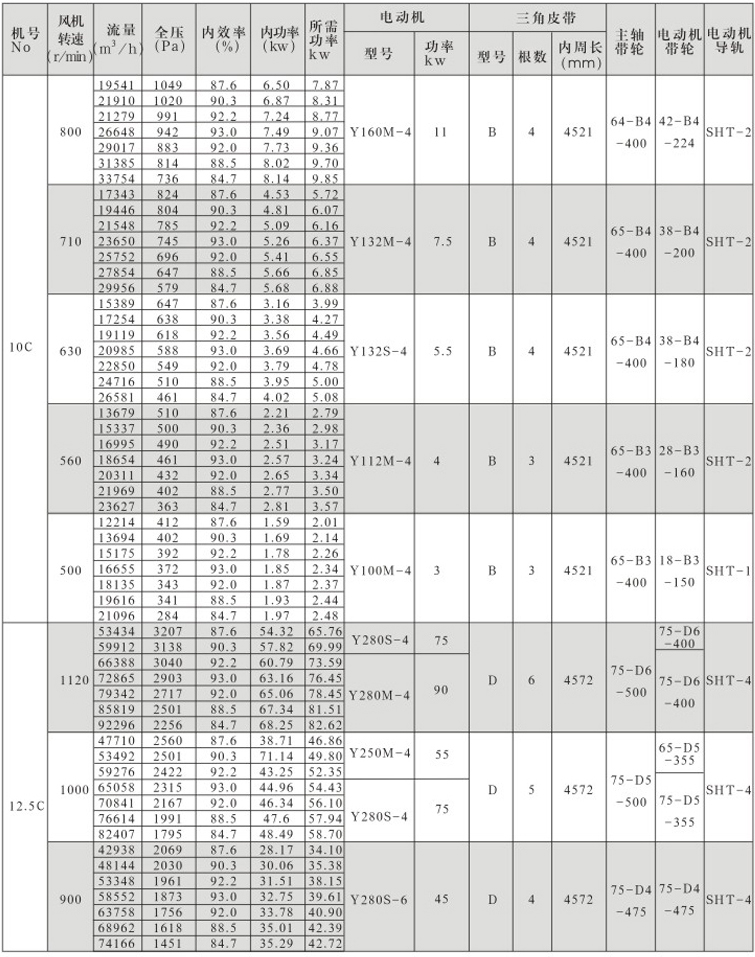

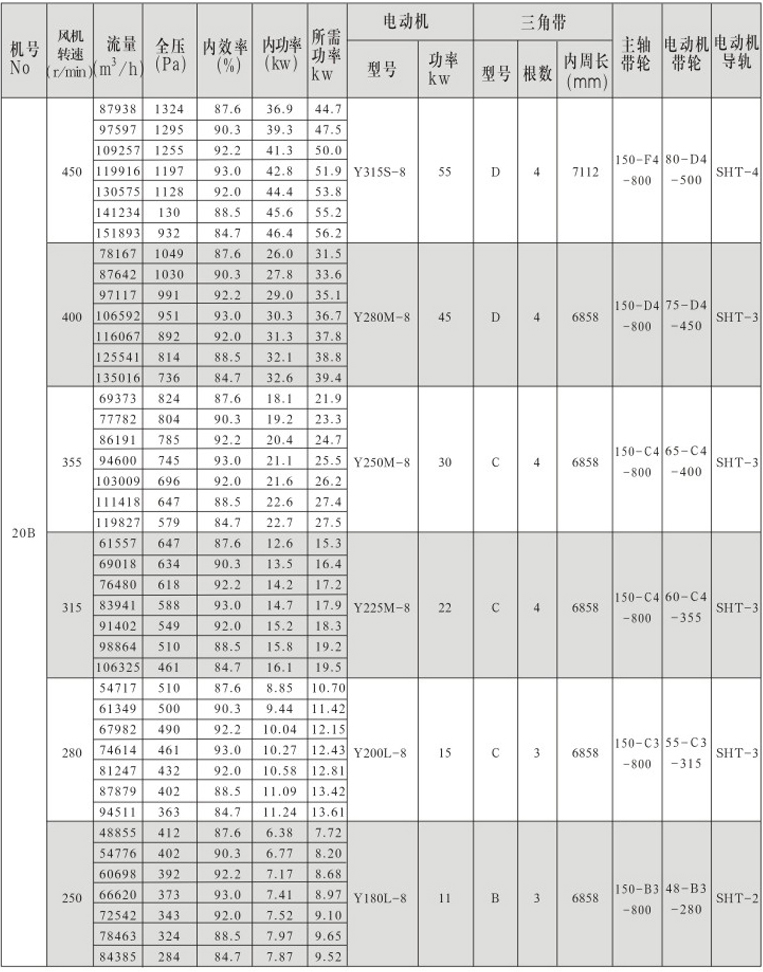

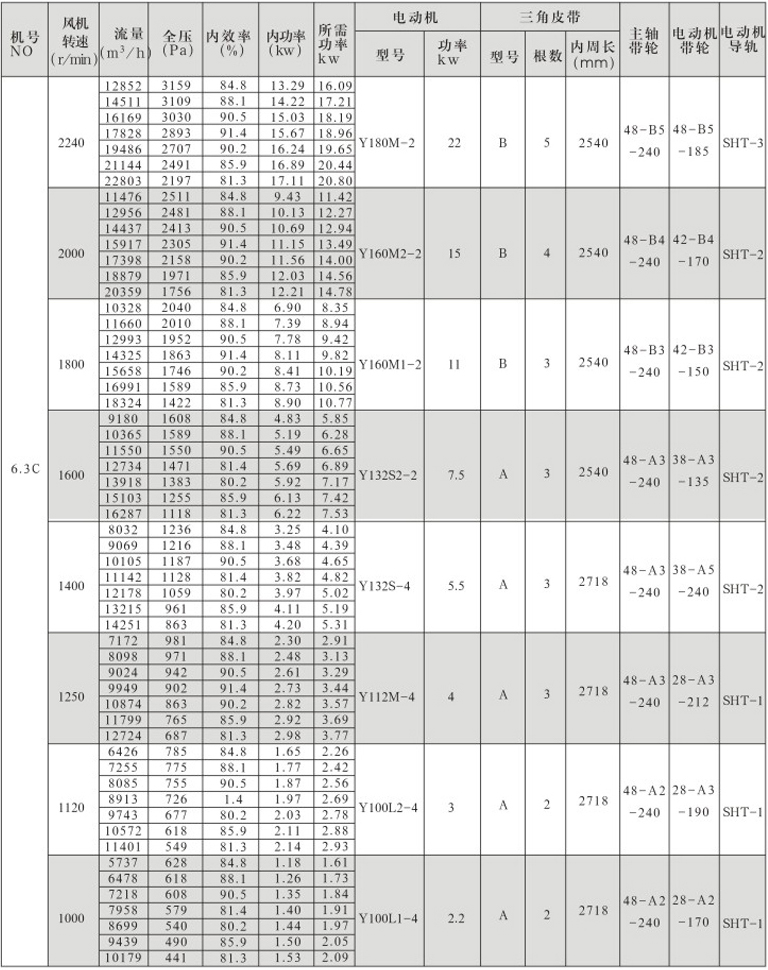

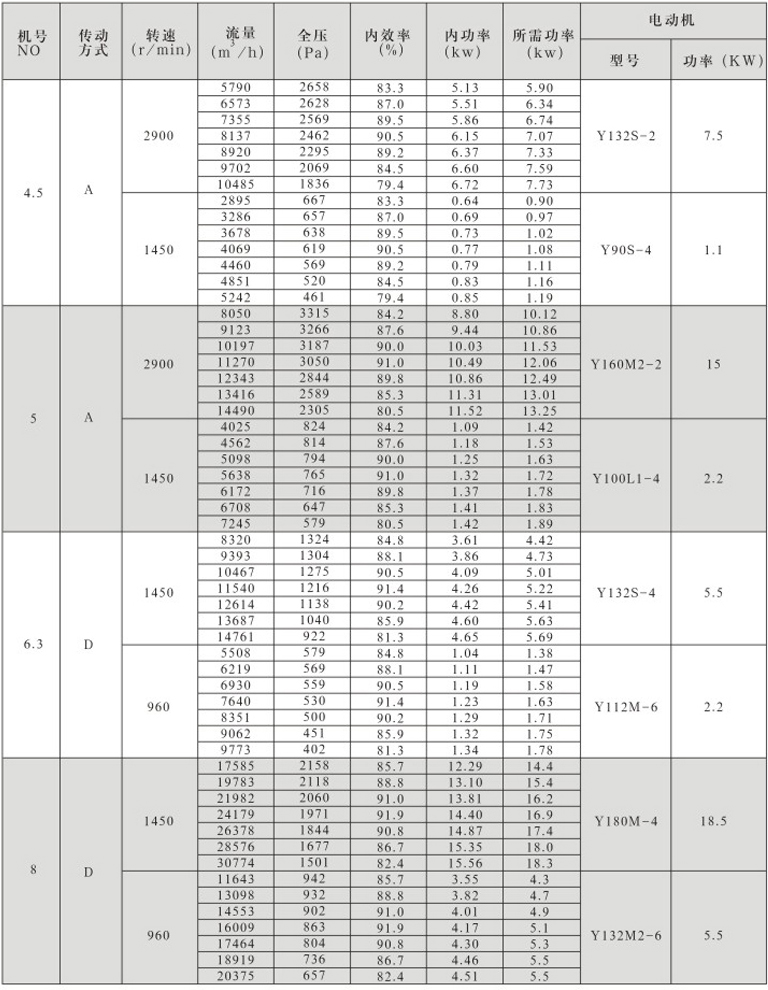

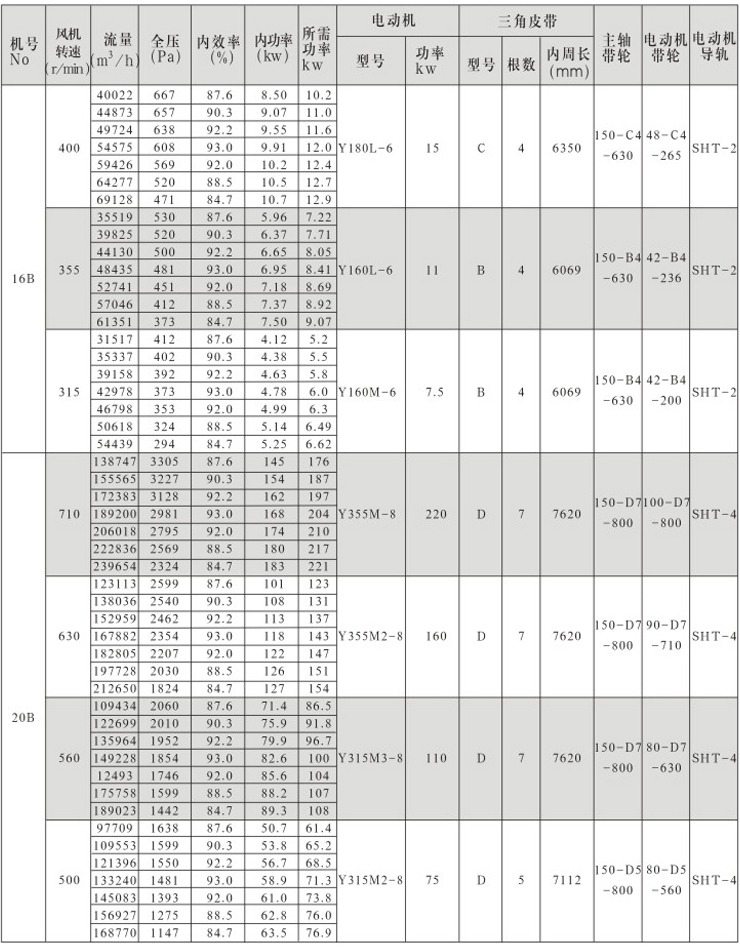

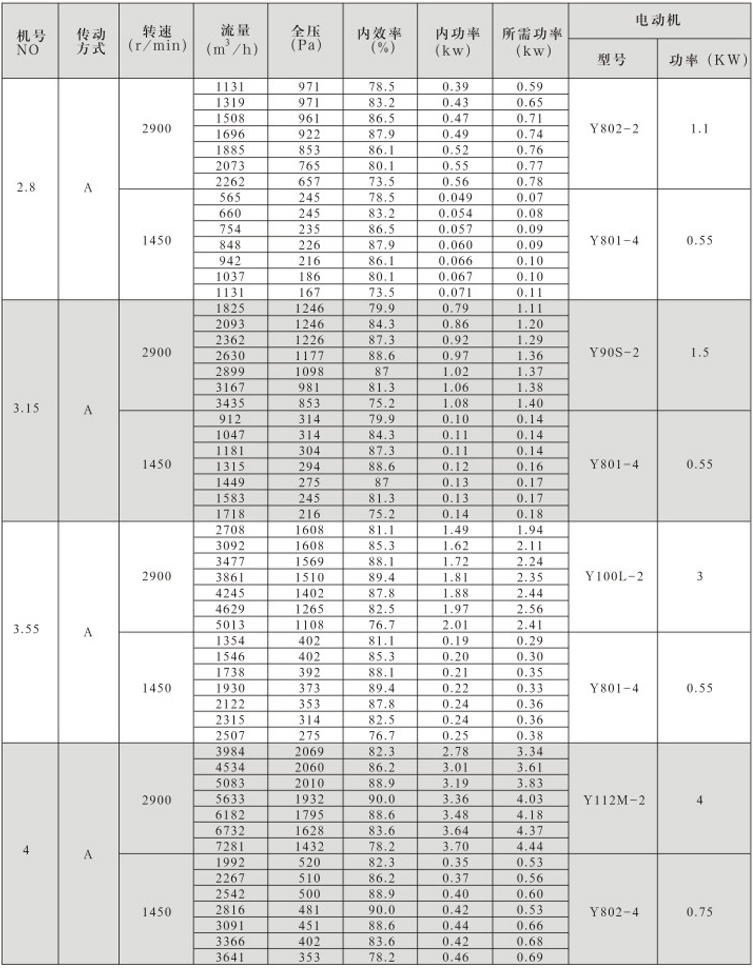

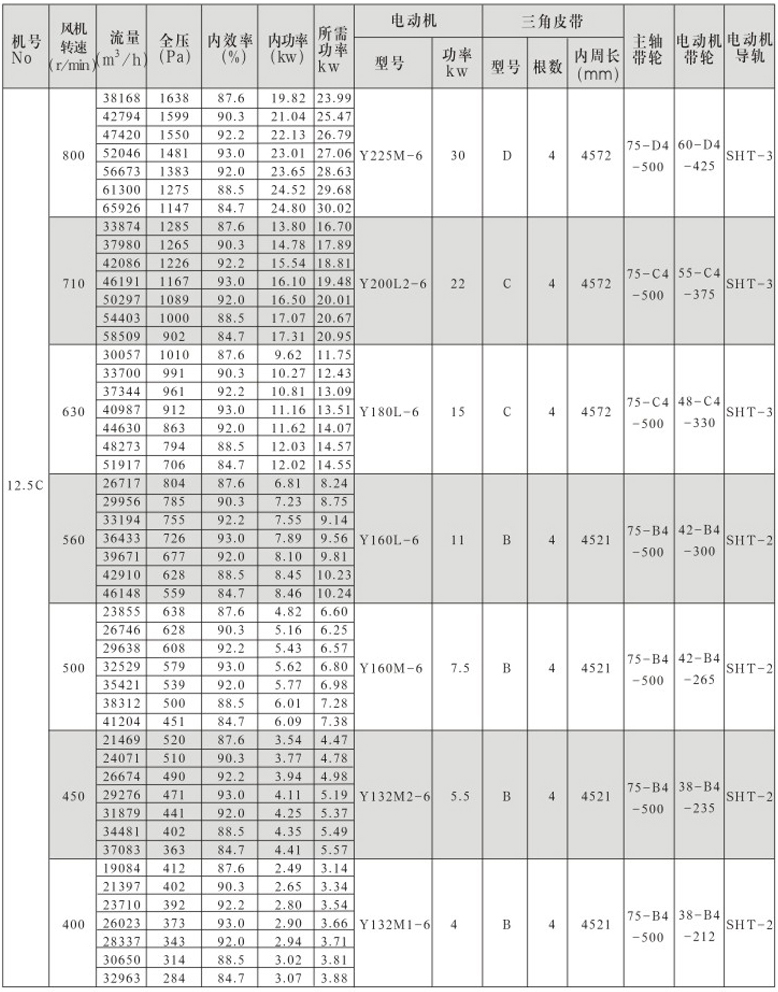

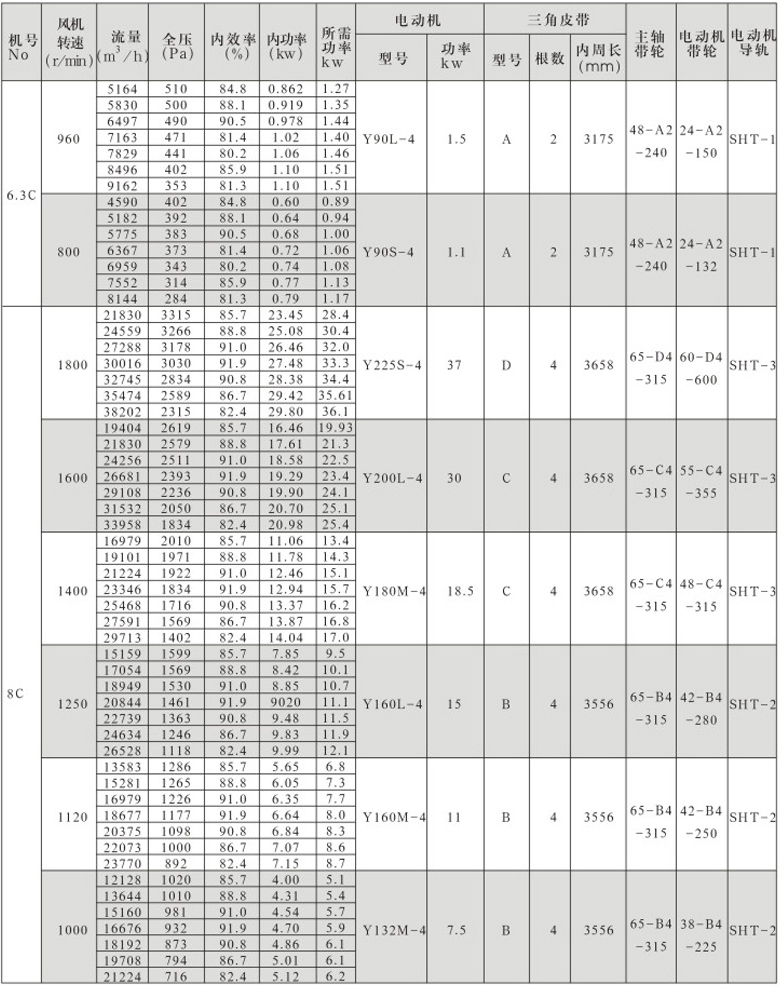

4-68型離心通風機性能參數與選用配置表(1)
4-68型離心通風機性能參數與選用配置表(2)
4-68型離心通風機性能參數與選用配置表(3)
4-68型離心通風機性能參數與選用配置表(4)
4-68型離心通風機性能參數與選用配置表(5)
4-68型離心通風機性能參數與選用配置表(6)
4-68型離心通風機性能參數與選用配置表(7)
4-68型離心通風機性能參數與選用配置表(8)
4-68型離心通風機性能參數與選用配置表(9)
4-68型離心通風機性能參數與選用配置表(10)
4-68型離心通風機性能參數與選用配置表(11)
