風機盤管加新風空調系統：
風機盤管機組加新風空調系統包括風機盤管單元；風機盤管機組的送風口、回風口有四種，分別為四種，并有相應的風管（有的練習將風機盤管機組的出風口帶回，設計中不畫回風口），新風送風口、排風口（有的練習不要求排風口布置，設計中不畫出風口）；水管有三種：給水管、回水管和凝結水管。
1）風機盤管單元布置：當需要機組數量時，應根據主題要求進行布置。當沒有要求的標題時，一般設置15-30平方米一套。還應設置不到15平方米的獨立房間。
2）風機盤管單元的送風口、回風口、送風管、回風管布置：風機盤管單元一般設有一個送風口；當送風口與回風口距離大于7m但小于10m時，一個風機盤管單元可設置兩個送風口；當大于10m時，應設置兩排或兩排以上的風機盤管機組。風機盤管單元通常配備回風出口。送風管是風機盤管與送風口之間的連接管。回風管是風機盤管單元與回風出口之間的連接管。當風機盤管機組送風口和回風出口不在同一水平面（如送風口為上側送風，回風口為上回風），送風口與回風口的距離可以相對接近。當風機盤管機組送風口、回風口處于同一水平面（如送風口為上側送風，回風口為上側回風）；送風口向上，回風出口向上等，送風口、回風口不宜過近，但應盡量靠近。送風口中心與墻體的距離不應小于1m。由于送風口一般為擴散器，當與壁面接觸時，從送風口傾斜下部向下的氣流會過大。
3）新風出口、排氣口、新風管、排氣管布置：為保持室內一定量的新鮮空氣，室外空氣根據人員數量、居住時間、污染程度等因素分別送至房間，經加熱、冷卻、加濕、過濾后，再送至房間。當練習對新風管連接有要求時，如：風機盤管進口新風、新風接風機盤管出口（供）風管等，應按練習要求布置；如無要求，新風單獨連接至出風口。新鮮空氣送入房間后，呼吸后不再新鮮。應從房間排出，使新鮮空氣重新進入。
排風模式：

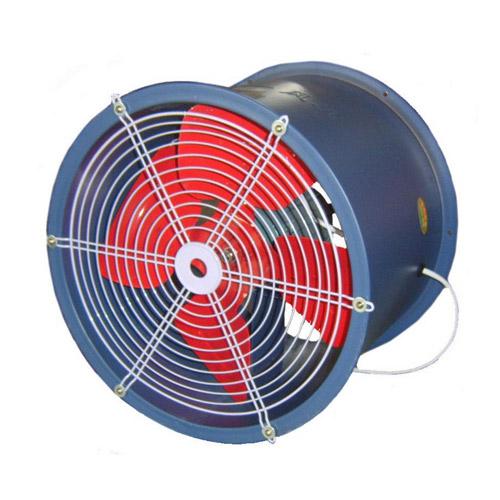

（A）通過房間門下的百葉窗，進入走廊，進入衛生間，然后通過排氣扇排放至室外；
（B）房間天花板設置有出風口→風管→穿過隔墻→進入走廊天花板→與排氣扇連接，向外排放；
（C）房間天花板設置有出風口→風管→通過隔墻進入走廊天花板→走廊天花板下的走廊→廁所→出風口→通過排氣風扇向外排放；
（D）房間天花板設置有出風口→與風管連接→排氣扇從房間里排出。
新風出口和排氣口的相對位置應盡量使空氣流過整個房間。
（4）風機盤管水管布置：一般兩管，共三根管，出水管，回水管，凝結水管，均需連接。
